Giới thiệu chung về FNIRSI TSG-3020:

Máy phát tín hiệu TSG3020 là các bộ tạo dạng sóng tùy ý/hàm số hai kênh, được trang bị công nghệ DDS, tốc độ lấy mẫu 200 MSa/s và độ phân giải 14-bit. TSG3020 hỗ trợ tần số đầu ra lên đến 30 MHz, thiết bị cho phép kiểm soát linh hoạt và chính xác biên độ dạng sóng, chu kỳ nhiệm vụ (duty cycle) và thời gian sườn tín hiệu. Đây là giải pháp lý tưởng cho các hoạt động nghiên cứu và phát triển (R&D), giáo dục và kiểm thử tự động.

Các điểm nổi bật của FNIRSI TSG-3020

◉ 2 kênh, tốc độ lấy mẫu 200 MSa/s, độ phân giải 14-bit
◉ Tần số đầu ra lên đến 30 MHz
◉ Công nghệ ZeroSurge + VeriPoint: Độ vọt lố (overshoot) thấp, sườn tín hiệu dốc, độ chi tiết cực cao
◉ 6 kiểu điều chế (AM/FM/PM/FSK/ASK/PSK)
◉ Tích hợp bộ đếm tần số 7 chữ số (100 mHz – 100 MHz)
◉ Xuất dạng sóng tùy ý (AWG) theo từng điểm thực
◉ Chức năng quét tần số & điều khiển qua màn hình cảm ứng

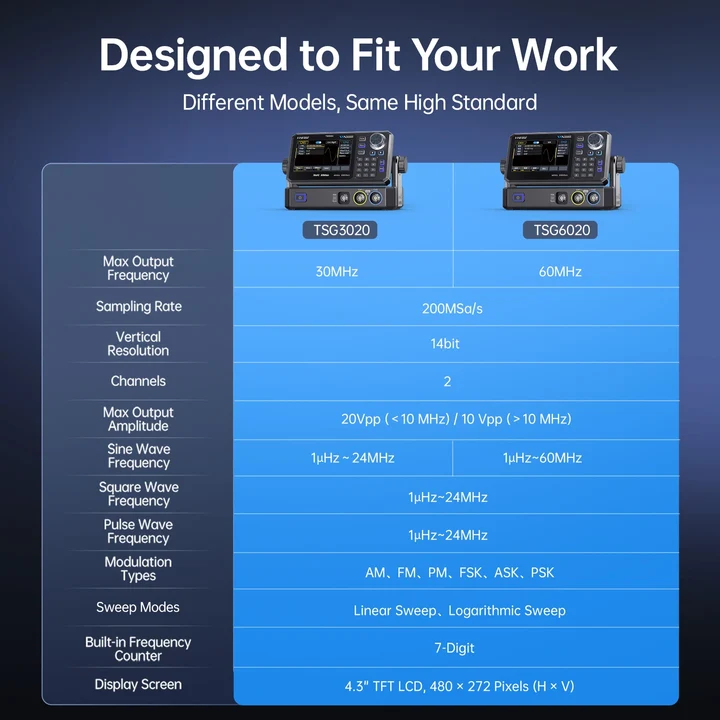

Đặc tính kỹ thuật của FNIRSI TSG3020

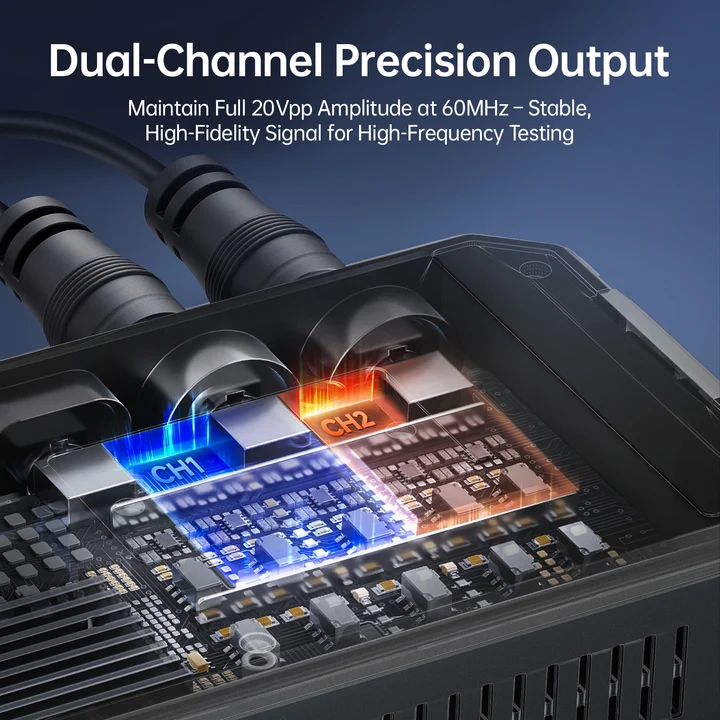

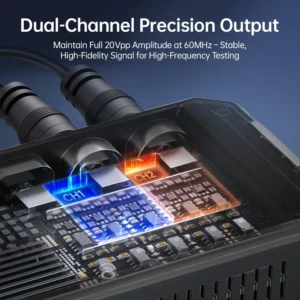

* Đầu ra hai kênh cung cấp các dải biên độ phụ thuộc vào tải và tần số, với thông số kỹ thuật cụ thể như sau:
• 2 mVpp~20 Vpp (trở kháng cao, ＜10 MHz)
• 2 mVpp~10 Vpp (trở kháng cao, ＞10 MHz)
• 1 mVpp~10 Vpp (50 Ω, ＜10 MHz)
• 1 mVpp~5 Vpp (50 Ω, ＞10 MHz)
* Thiết kế này đảm bảo khả năng tương thích với nhiều kịch bản tạo tín hiệu phức tạp khác nhau.

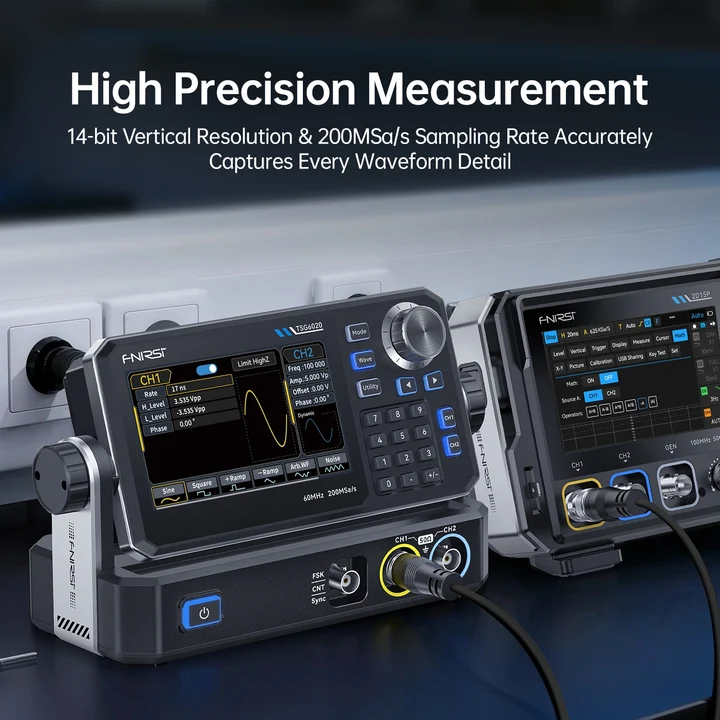

* Tốc độ lấy mẫu 200 MSa/s cùng độ phân giải dọc 14-bit đảm bảo tái tạo dạng sóng trung thực cao và giảm thiểu méo tín hiệu.
* Tạo các dạng sóng tiêu chuẩn (sin, vuông, răng cưa, xung, nhiễu, DC) và hỗ trợ dạng sóng tùy ý do người dùng định nghĩa.

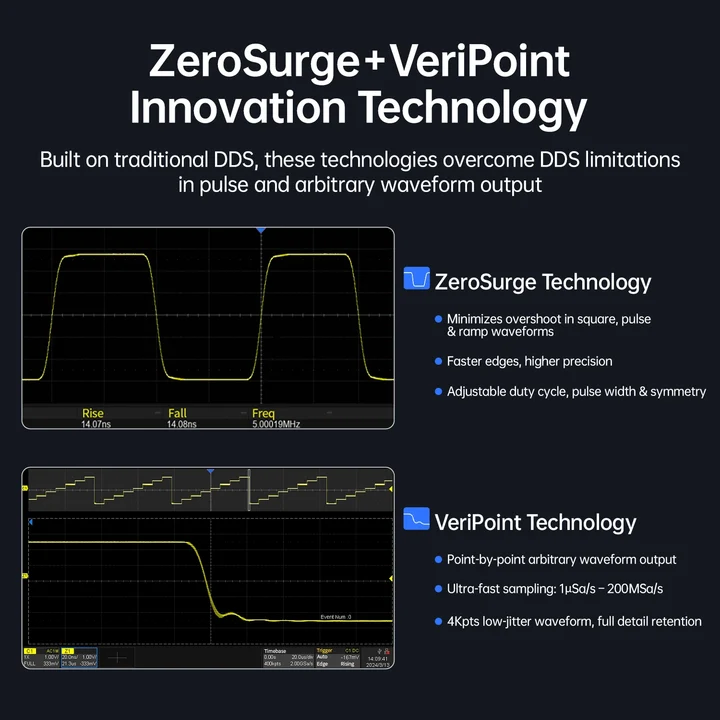

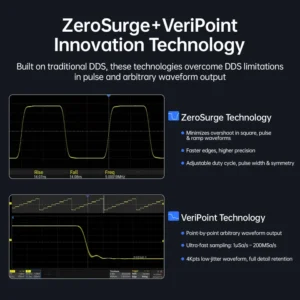

* Công nghệ ZeroSurge giảm thiểu hiện tượng vọt lố (overshoot) ở các dạng sóng vuông, xung và răng cưa, mang lại mức vọt lố ≤1% và thời gian tăng/giảm ≤13,5 ns, giúp cạnh sóng sắc nét hơn và độ chính xác cao hơn.
* Công nghệ VeriPoint cho phép xuất dạng sóng tùy ý theo từng điểm thực với tốc độ lấy mẫu từ 1 µSa/s đến 200 MSa/s, bảo toàn trọn vẹn chi tiết dạng sóng với độ nhiễu pha (jitter) thấp (<200 ps).
* Hỗ trợ đa dạng các kiểu điều chế: AM, FM, PM, FSK, ASK và PSK, phù hợp cho truyền thông kỹ thuật số và kiểm thử RF.
* Chức năng quét tần số với các chế độ tuyến tính/logarit và thời gian quét từ 1 ms đến 500 s (sai số ±0,1%), lý tưởng cho việc xác định đặc tính bộ lọc và phân tích đáp ứng hệ thống.

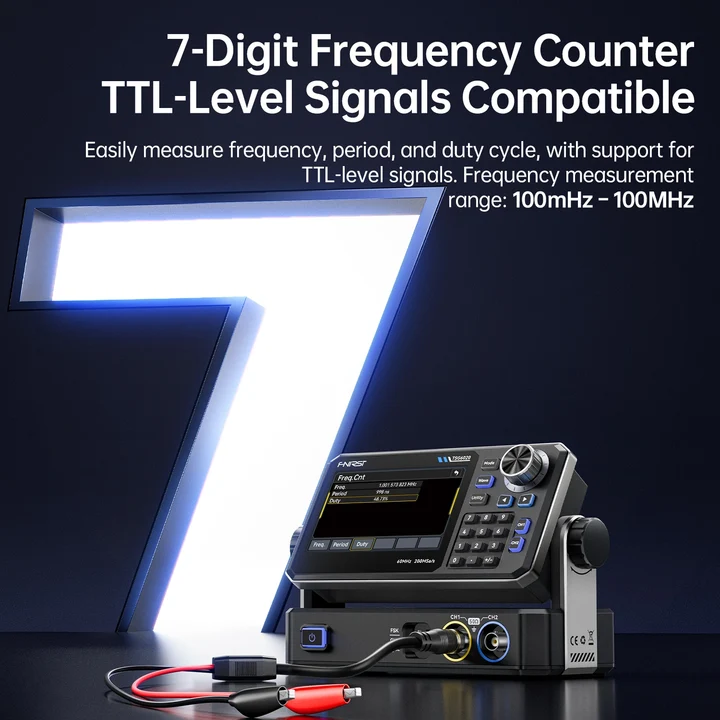

* Bộ đếm tần số 7 chữ số tích hợp giúp đo tần số, chu kỳ và hệ số chu kỳ (duty cycle) của tín hiệu mức TTL trong dải từ 100 mHz đến 100 MHz với độ chính xác ±51 ppm.
* Đầu ra độ chính xác cao: 1 mVpp đến 10 Vpp (tải 50 Ω), nhiễu pha ≤ -125 dBc/Hz tại 10 MHz (độ lệch 10 kHz), và méo hài < -40 dBc trong dải 30–60 MHz.

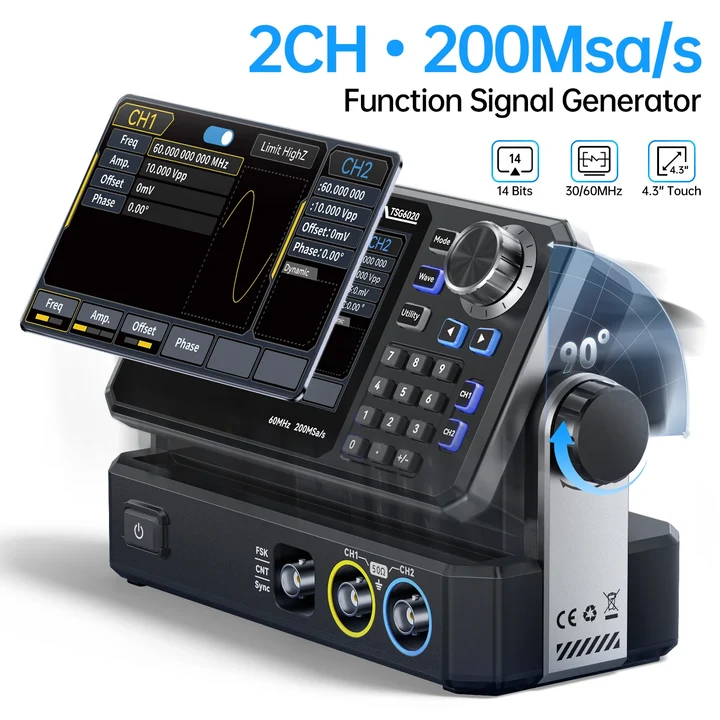

* Màn hình cảm ứng TFT-LCD 4,3 inch kết hợp với các nút bấm vật lý cho phép điều khiển trực quan và điều chỉnh thông số nhanh chóng, dù là trong phòng thí nghiệm hay tại hiện trường.
* Xem trước dạng sóng theo thời gian thực và hiển thị trạng thái trên màn hình, giúp theo dõi rõ ràng trong quá trình thiết lập và vận hành.
* Tính năng bảo vệ đầu ra mạnh mẽ bao gồm cách ly kênh, an toàn tiếp địa và tín hiệu đồng bộ/đầu ra tương thích TTL, đảm bảo hiệu suất ổn định trong các điều kiện làm việc khắc nghiệt.
* Hệ thống tản nhiệt hiệu suất cao với bộ tản nhiệt bằng nhôm và quạt vận hành êm ái giúp duy trì sự ổn định nhiệt độ khi sử dụng trong thời gian dài.
* Bộ nhớ không mất dữ liệu (non-volatile memory) cho phép lưu trữ tới 24 dạng sóng tùy chỉnh để gọi lại ngay lập tức mà không cần thiết lập lại từ đầu.
* Hỗ trợ nhiều chế độ vận hành: phát liên tục, phát có điều khiển (gated output), điều chế và quét tần số (sweep), mang lại sự linh hoạt tối đa cho các hệ thống kiểm thử tự động.

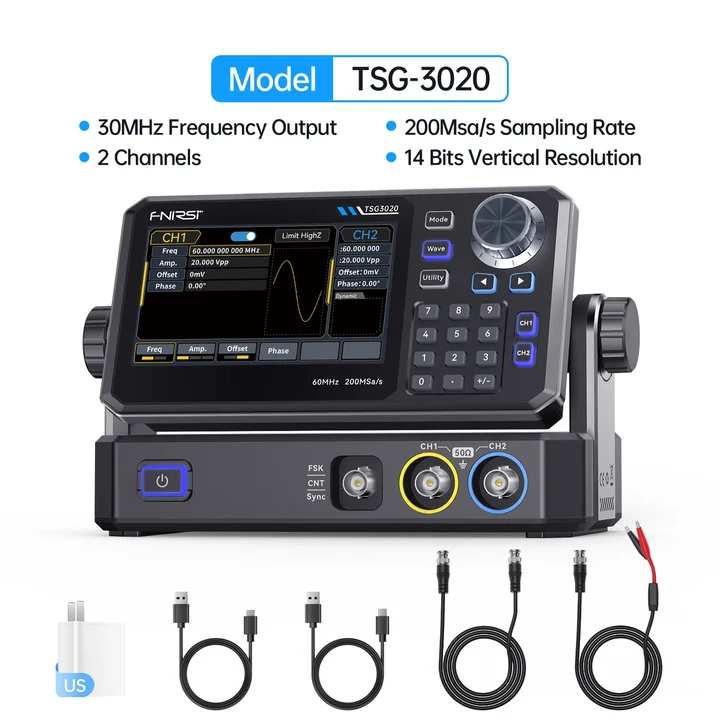

Bộ thiết bị bao gồm:

◉ Bộ tạo tín hiệu TSG3020
◉ Bộ chuyển đổi sạc (phích cắm chuẩn Mỹ hoặc EU)
◉ Cáp sạc Type-C
◉ Cáp dữ liệu
◉ Dây đo
◉ Kẹp cá sấu
◉ Hướng dẫn sử dụng

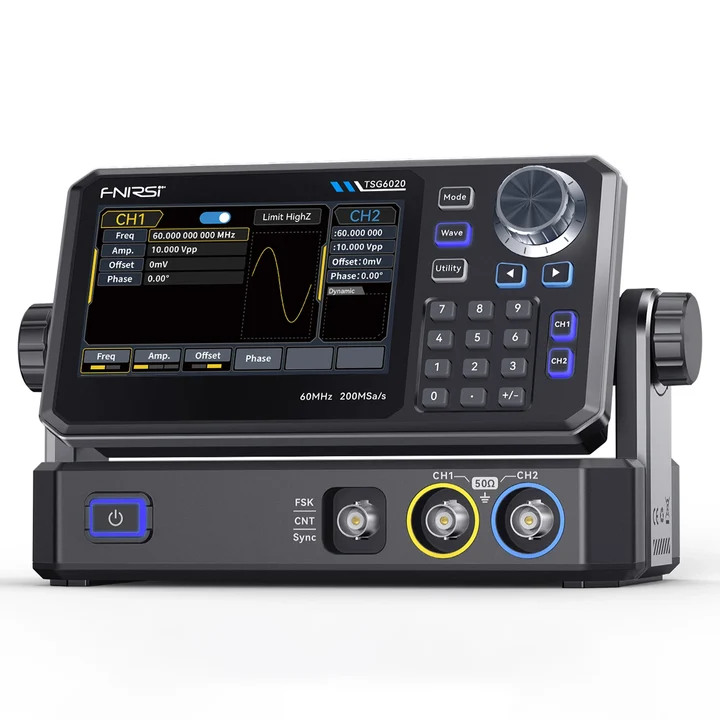

Tham khảo thêm Máy phát tín hiệu hai kênh FNIRSI TSG-6020
